使用智能相機對產品生產過程中使用的刀具和模具號進行識別,以便上位機把相關序號和中框的產品序列號進行一對一綁定。
方案背景
一、需求描述
(1)需要在左右兩個工位進行四個點位的拍照
(2)對相機拍照的字符進行識別,把識別到的字符信息反饋給上位機系統
(3)要求CT在1秒內完成拍照識別
二、技術要求
(1)字符識別難點在0和8,1和7,1和I的上面容易出現誤識別
(2)生產效率要求高,要求四個點位拍照和識別的總耗時加起來不能超過1秒
(3)物料分為兩種材質,鋼件成像效果較好,字符識別率較高,鋁件的成像效果偏差,導致部分字符容易出現誤識別
(4)搭建4個方案進行通訊切換方案,要求耗時短
(5)識別率要求達到99%以上
1、智能相機識別率高達99%
2、4個點位的相機拍照和識別耗時合計在600毫秒左右,耗時短
3、本視覺方案解決了客戶對于OCR識別需求,節約了客戶的CT時間,提升了客戶產品的競爭力
4、為客戶提升了生產的效率,優化了生產流程的質量問題的溯源
該方案采用SC3000系列智能相機,實現OCR字符識別。

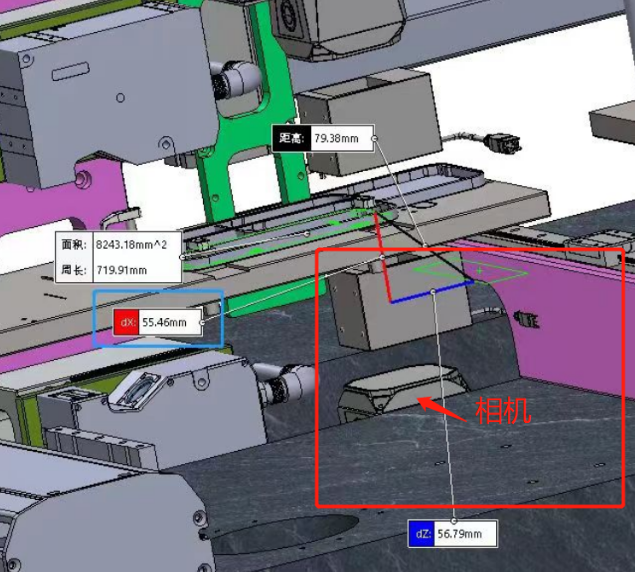

相機安裝方式為下朝上安裝,相機和物料中間使用同軸白光進行補光。
推薦型號:
SC3000視覺傳感器,16mm鏡頭,500萬像素,黑白,電動調焦
